Plan d'adressage
Avec un adressage IP sur 4 octets, il serait possible d'adresser 232 équipements soit plus de 4 milliards de machines. Sans filtrage, la transmission de données serait excessivement longue, car il faudrait au niveau de la couche réseau, rechercher le destinataire parmi toutes les possibilités.
Par ailleurs sans précaution supplémentaire chaque machine pourrait accéder aux autres ce qui, sur le plan de la sécurité informatique, serait impensable.
Enfin sur 4 milliards de machines, comment être sûr que l'adresse IP n'est pas déjà utilisée ?
Plan d'adressage - Masque de sous-réseau
Un plan d'adressage détermine l'adresse IP du réseau, du sous-réseau et donc des équipements (ordinateur, imprimante, automate, etc...) qui composent le réseau de l'entreprise ou de l'établissement .
Afin de réduire les possibilités de connexion on utilise un masque de sous réseau qui segmente le réseau en plusieurs sous-réseaux.
Le masque de sous-réseau est une adresse IP grâce à laquelle on obtient l'adresse du réseau.
Le résultat du ET logique entre le masque et l'adresse IP d'une machine donne l'adresse du réseau. Toutes les machines qui appartienet au même réseau peuvent communiquer entre elles.
Exemple :
Masque : 255.255.255.0
IP : 192.168.0.5
Résultat du ET logique : 192.168.0.0
L'adresse du réseau est donc 192.168.0.0
Toutes les machines ayant une adresse unique comprise entre 192.168.0.1 et 192.168.0.254 peuvent communiquer entre elles.
Deux adresses par sous-réseau sont réservées :
- l'adresse du réseau : 192.168.0.0 dans notre exemple
- l'adresse de BroadCast par laquelle on peut transmettre un message à tous les équipements du sous réseau : 192.168.0.255 dans notre exemple
Étude de cas
Dans l'exemple ci-dessous :
Classe d'adressage

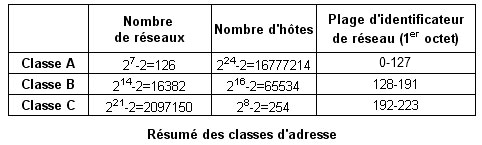

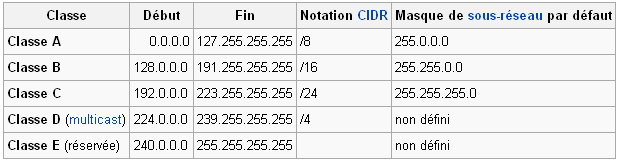

Selon le masque de sous-réseau, on distingue des classes d'adressage différentes. Celles-ci déterminent le nombre de machines par sous-réseau et donc le nombre possible de sous-réseaux :

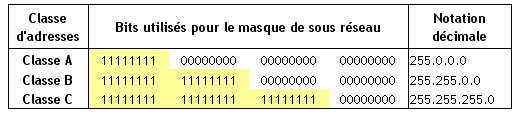

Valeur du masque :
