Damier avec fond graphique

Placement du fond

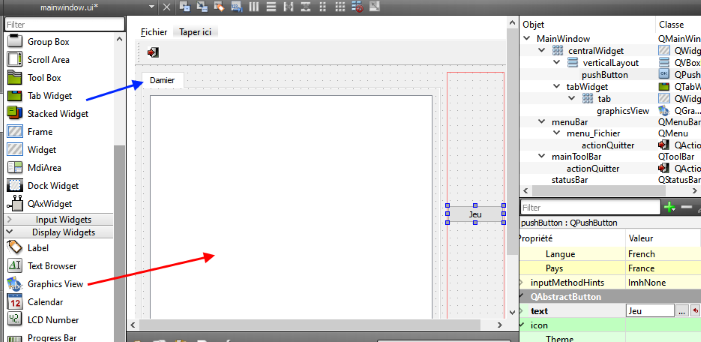

  • Il convient dans un premier temps, de placer un graphicsView dans la fenêtre de l'application.

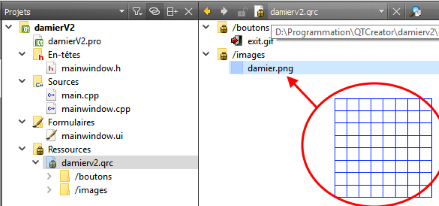

  • Dans un deuxième temps, créer une image du damier avec un logiciel de dessin et le placer dasn un fichier de ressources.
  • Dans l'entête de mainwindow, déclarer une GraphicScene dans laquelle on va pouvoir placer les objects Délarer également un GrpahicPixmapItem :

private:

    Ui::MainWindow *ui;

    QGraphicsScene *scene;

    QGraphicsPixmapItem *fond;

  • Dans le programme source :
    •  initialiser la scene
    • définir sa taille pour déplacer la position de l'origine
    • lier la scene au graphicView
    • ajouter l'image à la scene :

MainWindow::MainWindow(QWidget *parent) :

    QMainWindow(parent),

    ui(new Ui::MainWindow)

{

    ui->setupUi(this);

    scene = new QGraphicsScene(this);

    scene->setSceneRect(QRectF(0,0,400,400));

    ui->graphicsView->setScene(scene);

    fond = scene->addPixmap(QPixmap(":/images/damier.png"));

.........

}

Cela étant fait, l'exécution du programme permet de voir le damier. Il faut à présent arriver à obtenir les coordonnés des clics de la souris.

Obtention des coordonnées des clics souris

graphicsView ne dispose pas de signaux liés à l'action de la souris, il faut donc utiliser la bibliothèque QMouseEvent pour obtenir les informations de la souris.

  • inclure la bibliothèque QMouseEvent
  • déclarer la méthode mousePressEvent en public slot pour la surcharger
  • créer un signal qui déclenchera l'action suite au clic souris
  • créer une procedure en public slot qui exécutera les actions liées au clic souris

#include <QMainWindow>

#include <QGraphicsScene>

#include <QMouseEvent>


namespace Ui {

class MainWindow;

}


class MainWindow : public QMainWindow

{

    Q_OBJECT


public:

    explicit MainWindow(QWidget *parent = 0);

    ~MainWindow();


public slots:

    void on_actionQuitter_triggered();

    void placerPionBleu();

    void mousePressEvent(QMouseEvent * e);


signals:

     void mousePressed();


private:

    Ui::MainWindow *ui;

    QGraphicsScene *scene;

    QGraphicsPixmapItem *fond;

     int pressedX;

    int pressedY;

 };

  • Coder les procédures :

void MainWindow::mousePressEvent(QMouseEvent * e)

{

QPointF pt = ui->graphicsView->mapToScene(e->pos());//récupération de la position

pressedX=pt.x()-30;                                                           //adaptation à la position : pressedX

pressedY=pt.y()-100;                                                         //adaptation à la position : pressedY

emit mousePressed();                                                      //émission du signal pour déclencher le slot

}

//-------------------------------------------------------------------------------

void MainWindow::placerPionBleu()

{

             //code de traitement

}

MainWindow::MainWindow(QWidget *parent) :

    QMainWindow(parent),

    ui(new Ui::MainWindow)

{

    ui->setupUi(this);

    QObject::connect(this, SIGNAL(mousePressed()), SLOT(placerPionBleu()));

...............

}

Comment dessiner un pion

  • Déclarer une variable de type  QGraphicsEllipseItem dans le header
  • Déclarer également un crayon noir et une brosse rouge

class MainWindow;

}

class MainWindow : public QMainWindow

{

    Q_OBJECT


........

private:

    Ui::MainWindow *ui;

    QGraphicsScene *scene;

    QGraphicsEllipseItem *pionRouge;

    QGraphicsPixmapItem *fond;

    QBrush *redBrush;

    QPen *blackPen;

    int pressedX;

    int pressedY;

    void placerPionRouge(int coord);

    int position=0;

};

  • Dans le programme source, initialiser ces variables :

MainWindow::MainWindow(QWidget *parent) :

    QMainWindow(parent),

    ui(new Ui::MainWindow)

{

    ui->setupUi(this);

    QObject::connect(this, SIGNAL(mousePressed()), SLOT(placerPionBleu()));

    scene = new QGraphicsScene(this);

    scene->setSceneRect(QRectF(0,0,400,400));

    ui->graphicsView->setScene(scene);

    fond = scene->addPixmap(QPixmap(":/images/damier.png"));

    redBrush = new QBrush();

    blackPen = new QPen();

    redBrush->setColor(Qt::red);

    blackPen->setColor(Qt::black);

    blackPen->setWidth(4);//largeur du pinceau

    redBrush->setStyle(Qt::SolidPattern);//type solid

}

  • Le dessin du pion se fera par :

pionRouge = scene->addEllipse(coordX,coordY,40,40,*blackPen,*redBrush);

Où coordX et coordY sont les positions supérieurs gauche du pion de diamètre 40 pixels.


Le code complet

mainwindow.h

#ifndef MAINWINDOW_H

#define MAINWINDOW_H


#include <QMainWindow>

#include <QGraphicsScene>

#include <QMouseEvent>


namespace Ui {

class MainWindow;

}


class MainWindow : public QMainWindow

{

    Q_OBJECT


public:

    explicit MainWindow(QWidget *parent = 0);

    ~MainWindow();


public slots:

    void on_actionQuitter_triggered();

    void on_pushButton_clicked();

    void placerPionBleu();

    void mousePressEvent(QMouseEvent * e);


signals:

     void mousePressed();


private:

    Ui::MainWindow *ui;

    QGraphicsScene *scene;

    QGraphicsEllipseItem *pionRouge;

    QGraphicsEllipseItem *pionBleu;

    QGraphicsPixmapItem *fond;

    QBrush *redBrush;

    QBrush *blueBrush;

    QPen *blackPen;

    int pressedX;

    int pressedY;

    void placerPionRouge(int coord);

    int position=0;

};

#endif // MAINWINDOW_H

mainwindow.cpp

#include "mainwindow.h"

#include "ui_mainwindow.h"

#include <QDebug>


MainWindow::MainWindow(QWidget *parent) :

    QMainWindow(parent),

    ui(new Ui::MainWindow)

{

    ui->setupUi(this);

    QObject::connect(this, SIGNAL(mousePressed()), SLOT(placerPionBleu()));//un clic sur la grille place un pion bleu

    scene = new QGraphicsScene(this);

    scene->setSceneRect(QRectF(0,0,400,400));//taille de la grille 400x400

    ui->graphicsView->setScene(scene);

    fond = scene->addPixmap(QPixmap(":/images/damier.png"));

    redBrush = new QBrush();

    redBrush->setColor(Qt::red);

    redBrush->setStyle(Qt::SolidPattern);//remplissage complet en rouge

    blueBrush = new QBrush();

    blueBrush->setColor(Qt::blue);

    blueBrush->setStyle(Qt::SolidPattern);//remplissage complet en rouge

    blackPen = new QPen();

    blackPen->setColor(Qt::black);

    blackPen->setWidth(4);//largeur du pinceau

}


MainWindow::~MainWindow()

{

    delete ui;

}

//----------------------------------------------------------------------------------------------------

void MainWindow::on_actionQuitter_triggered()

{

    close();

}

//----------------------------------------------------------------------------------------------------

void MainWindow::placerPionRouge(int coord)

{

    pionRouge = scene->addEllipse(5+coord*50,5+coord*50,40,40,*blackPen,*redBrush);

}

//----------------------------------------------------------------------------------------------------

void MainWindow::on_pushButton_clicked()

{  //place un pion rouge en diagonal à chaque clic sur le bouton jeu

    placerPionRouge(position);

    position++;

}

//----------------------------------------------------------------------------------------------------

void MainWindow::mousePressEvent(QMouseEvent * e)

{

QPointF pt = ui->graphicsView->mapToScene(e->pos());

pressedX=pt.x()-30;

pressedY=pt.y()-100;

pressedX=5+50*(pressedX / 50); //positionnement correct du pion en X

pressedY=5+50*(pressedY / 50);//positionnement correct du pion en Y

emit mousePressed();

}

//----------------------------------------------------------------------------------------------------

void MainWindow::placerPionBleu()

{

    pionBleu = scene->addEllipse(pressedX,pressedY,40,40,*blackPen,*blueBrush);


}

//----------------------------------------------------------------------------------------------------
