logoFabrication d'un micro de guitare EKOMaster (EKO 400)

EKOMaster
Source : Fetishguitar (https://www.fetishguitars.com)
Pendant plus de 15 ans, j'ai cherché désespéremment des micros pour ma guitare EkoMaster.
Las de chercher, j'ai décidé de réaliser des micros identiques dans leur aspect aux originaux. Cette page décrit les différentes opérations pour y parvenir.

logoLes composants

Les micros de cette guitare sont constitués d'un boîtier métallique qui repose sur une plaque réglable en hauteur.
La dimension est de (Lxlxh) 65x20x14mm.
Le support de la bobine, en plastique noir vient se loger dans le boîtier.
Le micro est fixé sur la plaque support par des vis qui se trouvent sous le micro et qui sont donc invisibles. Une plaque inférieure de fermeture du boîtier qui comportera ces vis sera donc nécessaire.

Boitier
Le dessin du boîtier est réalisé avec FreeCAD.
Afin de pouvoir fixer la plaque inférieure, j'ai rajouté 4 ergots qui bloqueront la plaque inférieure.
La fabrication du boîtier sera opérée par PCBWay, une société chinoise accessible en ligne.

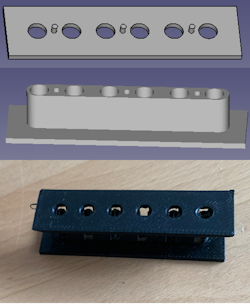

Support
Le support de la bobine sera fabriquée avec une imprimante 3D. Mais pour éviter de compromettre l'opération de bobinage en raison des surfaces rugueuses résultants des supports d'impression, le support de bobine sera réalisée en deux parties collées ensemble avec de la colle cyano.


Plaque inférieure

La plaque inférieur, très simple, est réalisée à partir d'une plaque de laiton de 1mm d'épaisseur..


Aimants
Les aimants, commercialisés par Conrad Electronic sont en Alnico V de dimension 15mm x 5mm.
Aimants

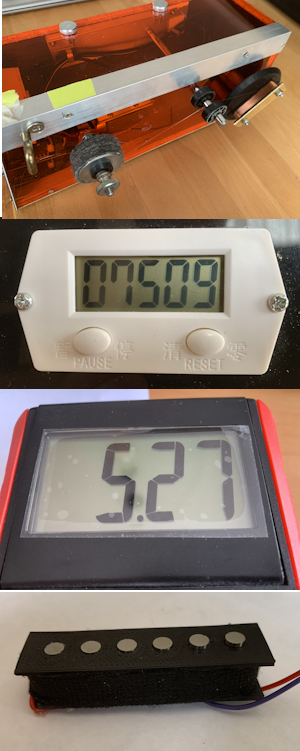

Le bobinage d'un micro nécessite un peu d'expérience et de minutie car le fil est extrêment fin et très cassant.
Comme le font la majorité des fabriquants de pickup, j'ai utilisé du cuivre vernis de référence 42AWG dont le diamètre de fil est de 0,063mm.
La bobineuse utilisée est très basique, fabriquée il y a quelques années, mais convient parfaitement.

Pour obtenir le son souhaité, il a fallu 7500 spires ce qui permet d'obtenir approximativement des caractéristiques des micros installées sur des guitares Stratocaster.
Ainsi, la résistance totale obtenue est de 5.3kohms et 2.5Henry.
Ces valeurs sont satisfaisantes pour le micro manche.
Pour le micro chevalet , on bobine 8500 spires ce qui permet d'obtenir une résistance de 6,3kohms et 3,5Henry.
Les fils de racordement sont soudés au fil de cuivre et isolé avec de la gaine thermorétractable.
On protège les fils du bobinage en les couvrant d'un adhésif textile.
Le bobinage est ensuite trempé dans de la cire liquide pour stabiliser les fils et éviter la microphonie en cas de vibrations.
Télécharger les documents de fabrication.
Aimants

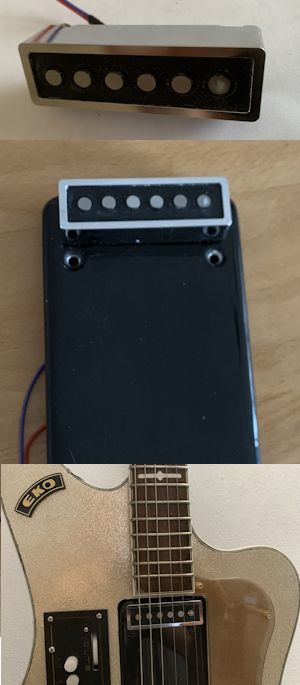

Le bobinage s'insère parfaitement dans le boîtier. La plaque arrière équipée de ses deux vis est bloquée par les 4 ergots après pliage.
Le micro est ensuite fixé sur la plaque métallique noire et le tout est remonté dans la guitare.

Après de nombreuses années de silence, les premiers sons de la guitare sont magiques.
