Rappels : Etude de cas : Amplificateur de guitare

Pour aborder, la modélisation SysML nous allons utiliser, comme exemple un mini-amplficateur de guitare :



Précautions d’utilisation

Précautions d’utilisation

Précautions d’utilisation
  • L'appareil doit être branché sur un réseau électrique de 230V- 50 HzDes chocs violents risquent d’endommager l’amplificateur. Veuillez le manipuler avec soin et ne pas le laisser tomber.
  • Installez l’amplificateur à un endroit stable. Le son sera différent selon la méthode, l’emplace­ment et le lieu d’installation.
  • Pensez bien à couper l’alimentation lorsque vous ne vous servez pas de l’amplificateur. Par ailleurs, débranchez le cordon d’alimentation de la prise secteur si vous ne prévoyez pas d’utili­ser l’appareil pendant un certain temps.
  • Veillez à ne pas utiliser ni ranger l’appareil dans un endroit en plein soleil ou dans un environne­ment accusant de brusques variations de tempé­rature et d’humidité.
  • Réduisez le volume à “0” ou coupez l’alimenta­tion lorsque vous raccordez le câble blindé d’une guitare et les effets ou les autres câbles néces­saires aux liaisons externes.


Notez que le bruit engendré lors du branchement ou du débranche­ment des fiches risque de gravement endomma­ger l’appareil.

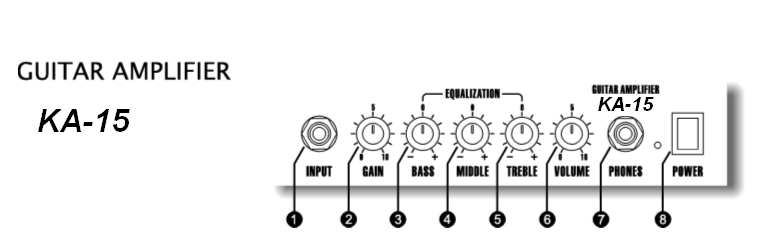

Noms et fonctions des différentes bornes et des commandes

  1. INPUT : Borne d’entrée pour la guitare.
  2. GAIN : Règle l’amplification
  3. BASS : Cette commande permet de contrôler la plage des basses fréquences.
  4. MIDDLE : Cette commande permet de contrôler la plage des moyen­nes fréquences.
  5. TREBLE : Cette commande permet de contrôler la plage des hautes fréquences.
  6. VOLUME : Règle le volume de sortie
  7. PHONES : Borne de sortie pour le casque d’écoute. Lorsque le cas­que d’écoute est raccordé, aucun son ne sort par les en­ceintes acoustiques.
  8. POWER : Commutateur ON/OFF de mise sous ou hors tension. Le voyant lumineux s’allume lorsque l’appareil est sous tension.



Dépannage

  • Impossible de mettre l’appareil sous tension
  • Vérifiez si le câble d’alimentation est raccordé correctement
  • Essayez de le brancher dans une autre prise secteur pour voir si le même problème se reproduit
  • L’appareil se met sous tension, mais pas de son
  • Vérifiez si la basse est raccordée correctement.
  • Retirez les effets entre la guitare et l’amplificateur pour voir si le son est reproduit
Sélection multiple
Les informations ci-dessus sont-elles extraites :
Du cahier des charges
De la notice d'utilisation
