Mémoires unitaires

Bascule RS

Une mémoire unitaire permet de stocker un état logique - un bit - "0" ou "1".



La mémoire logique de base repose sur deux portes logiques NAND ou NOR.



Un état logique 0 en entrée d'une porte NAND impose un état "1" en sortie.

En conséquence de quoi, lorsque les deux entrées E1 et E2 sont au niveau logique 1, l'état précédent est mémorisé.

En savoir plus



La table de vérité de cette structure est :

On remarque que l'entrée E1 permet la mise à 1 de la sortie Q lorsqu'elle est au NL0. Il s'agit de l'entrée Set (ou /S)

E2, si elle est au NL0 permet la mise à 0 de Q. C'est l'entrée Reset (ou /R)

Lorsque /R=/S=1 la structure mémorise l'état précédent.









Bascule D

Cette mémoire unitaire est une mémoire synchrone car le changement de sa sortie ne s'opère que lors de changement de l'état de l'entrée d'horloge (appelée C ou H ou CK).

On dit que "le changement se fait au front". Le front pouvant être selon les circuits "montant" (de NL0 à NL1) ou "descendant" (de NL1 à NL0).

En absence de front actif, l'information est mémorisée.

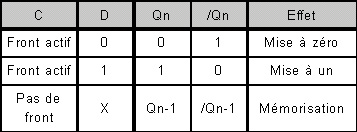

Exemple : comportement d'une bascule D sensible sur front montant.



















Bascule JK

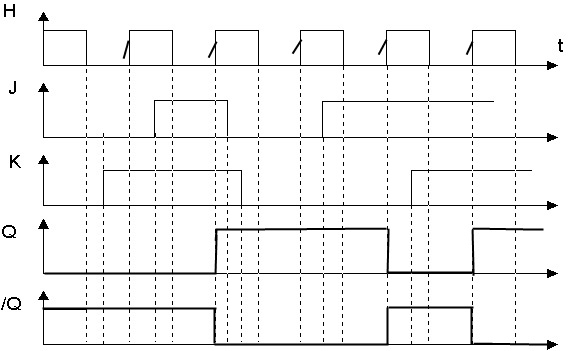

Cette bascule possède deux entrée, J et K, qui déterminent l'état de sortie. Il s'agit également d'une bascule synchrone.



Remarque :

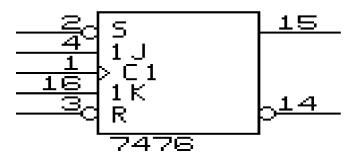

On remarque sur le symbole ci-dessus les entrées R et S de la bascule RS interne. Ces entrées sont prioritaires sur les entrées J et K et ne dépendent pas de l'entrée C.

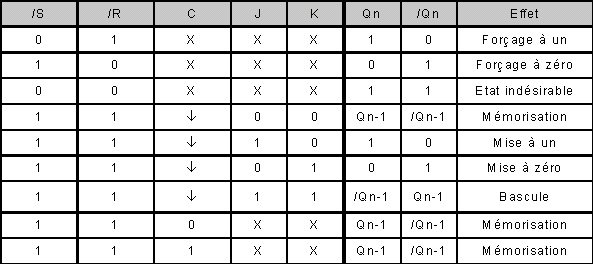

Table de vérité d'un circuit 7476
