La liaison RS232 est la liaison série la plus classique ayant fait son apparition très tôt dans l'histoire de l'informatique.

Selon la vitesse de transmission (en bauds = bits/seconde) la distance de transmission peut-être plus ou moins importante :

• 533m à 1200bauds (bits/seconde)
• 76m à 9600bds...

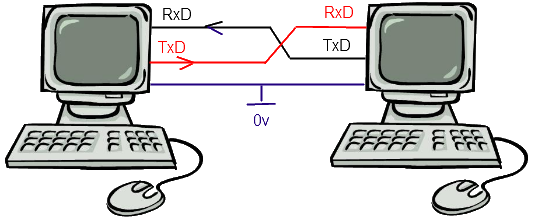

Dans une transmission RS232 chaque pste en communication dispose d'une sortie TxD (Transmission Data) et RxD (receive Data).

La liaison est croisée pour que la communication se fasse.

Les données sont transmises en série de la sortie TxD vers l'entrée RxD.

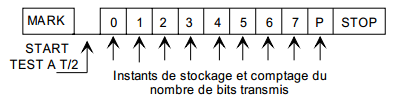

Le protocole RS232 repose sur

• un bit de start au niveau logique 0
• 7 ou 8 bits de données (de D0 à D6 ou D7)
• un bit de parité paire ou impaire (P) ou aucun
• un ou deux bits de stop

Pour un échange correct, récepteur et émetteur doivent être paramétrés au même format et à la même vitesse de transmission.

Il s'agit d'un bus série devenu standard sur nos ordinateurs.

La vitesse de communication est bien plus élevée qu'en RS232 : 480Mbit/s contre 19200bits/s en RS232.

Un autre avantage de l'USB est que l'on peut disposer de plusieurs prises sur un même ordinateur et que par le biais de HUB, on peut multiplier les prises.

Son fonctionnement se rapproche du Token Ring : Chaque périphérique USB est autorisé à dialoguer à tour de rôle.

Les signaux D+ et D- de l'USB correspondent à une liaison différentielle (comme la norme RS485). La prise ISB permet également de fournir une énergie électrique de 5V sous 100mA
