Les codes binaires arbitraires

Ces codes ne respectent pas la forme polynomiale d'un nombre, mais permettent de s'adapter à certaines situations particulières.
Icône de l'outil pédagogique Le code de GRAY

Ce code trouve son  intérêt dans le fait que d'une valeur à l'autre, seul un bit change d'état ce qui  correspond au mieux à une situation réelle en automatisme  : deux capteurs logiques ne changent jamais d'état en même temps.



Certains capteurs de position  restituent des informations  selon ce code.

Il est également utilisé dans une technique mise au point par l'automaticien KARNAUGH , qui permet de simplifier des équations logiques.
















Icône de l'outil pédagogique Le code BCD

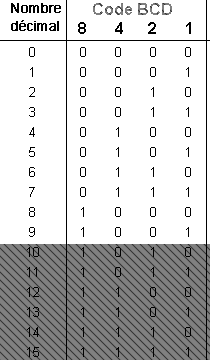

Il s'agit du codage des nombres Décimaux Codés en Binaire (Binary Coded Decimal).

Chaque nombre décimal est codé sur 4 bits et les valeurs vont donc de 0000 à 1001.

Par exemple : Le nombre décimal 9225 se code en 1001 0010 0010 0101

Les codes 1010 à 1111 sont interdits.

Ce codage a particulièrement été utilisé dans les premiers logicels de gestion ou le signe et la partie décimale d'un nombre avait besoin d'être précis et d'avoir une valeur finie.

Il facilite l'interfaçage Machine-Homme.
