Fabrication d'une guitare Strat acoustique - Boost
![](/images/fab_guitare/fab4/sylver_gold_small90.gif)

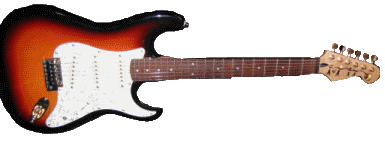

A partir d'un corps d'une "strato like", j'ai souhaité monter une guitare aussi polyvallente que possible avec un son acoustique, un son classique de strato et un boost à la manière de la Fender Clapton.

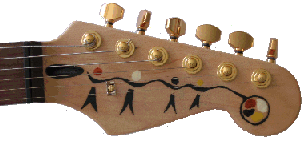

![](/images/fab_guitare/fab4/tete_amina.gif)
Il n'y a aucun vrai travail de lutherie pour cette réalisation si ce n'est deux défonces pour les circuits électroniques.
Sous le pickgard à coté du micro Middle :défonce rectangulaire de 50mmx25mmx10mm pour le boost
A l'arrière, à coté du chevalet : une défonce de 55mmx55mmx15mm pour l'équalizer. Une plaque spéciale devra être façonnée.
- un corps sunburst en aulne
- un manche erable et rosewood (décoré)
- pickgard pearl
- mécaniques Schaller gold
- chevalet piezo (type LR Baggs)
- micros fender Samarium Cobalt noiseless (SCN)

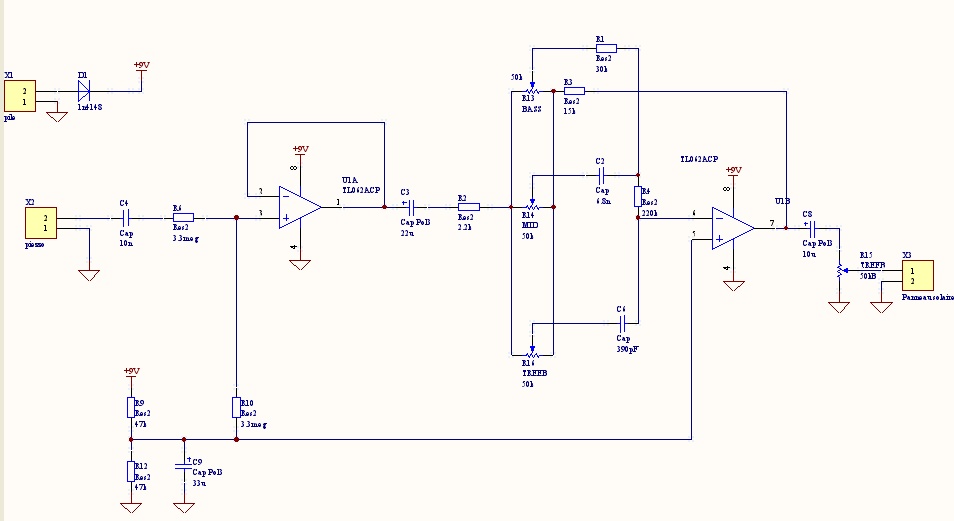

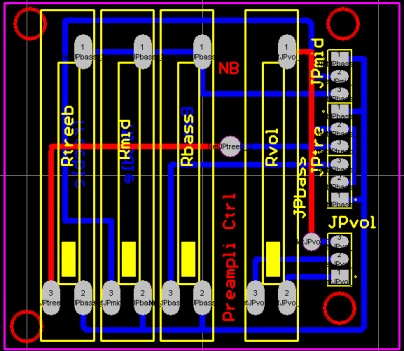

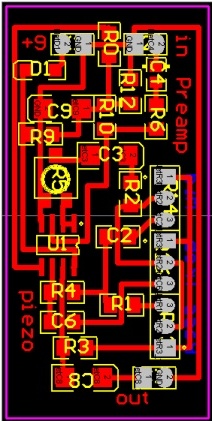

EQUALISEUR
![](/images/fab_guitare/fab4/equ_piezo.jpg)
![](/images/fab_guitare/fab4/pcb_piezo1.jpg)
![](/images/fab_guitare/fab4/pcb_piezo2.jpg)

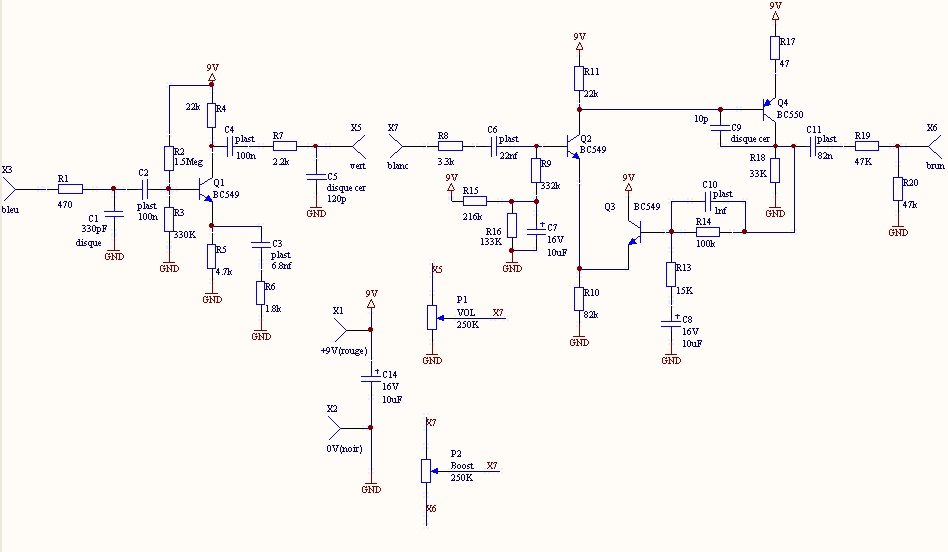

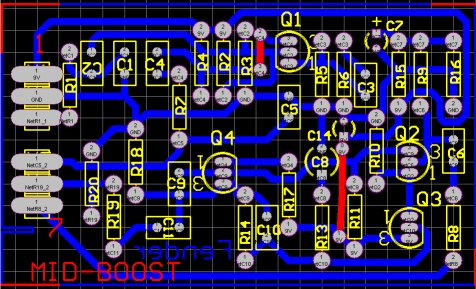

BOOST
![](/images/fab_guitare/fab4/sch_boost.jpg)
![](/images/fab_guitare/fab4/pcb_boost.jpg)

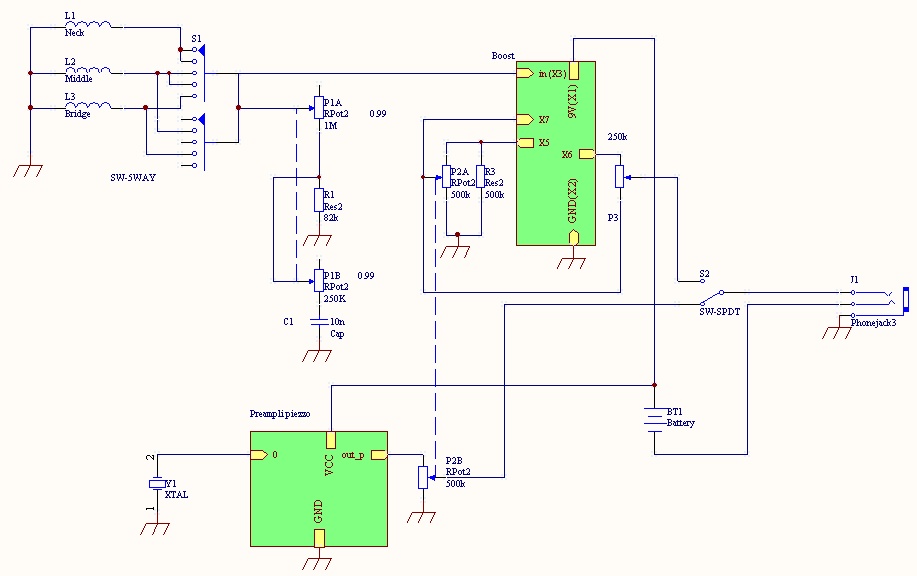

CABLAGE FINAL
![](/images/fab_guitare/fab4/cablage.jpg)

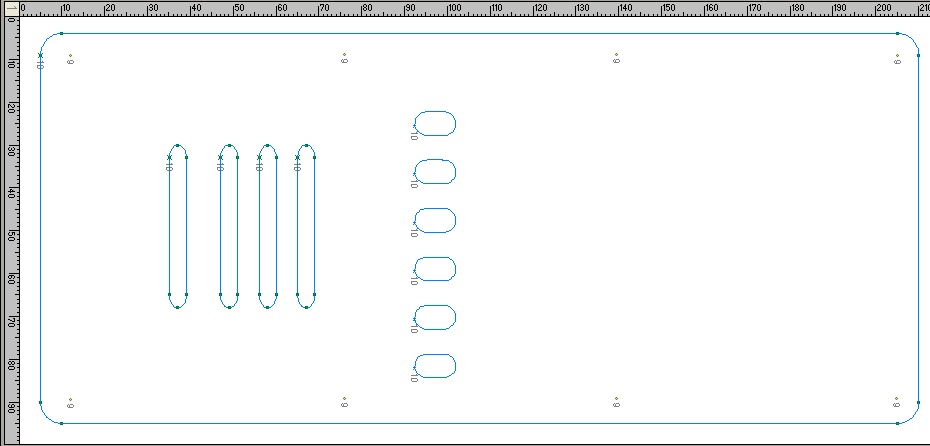

![](/images/fab_guitare/fab4/plaque.jpg)
![](/images/fab_guitare/fab4/plaque2.jpg)

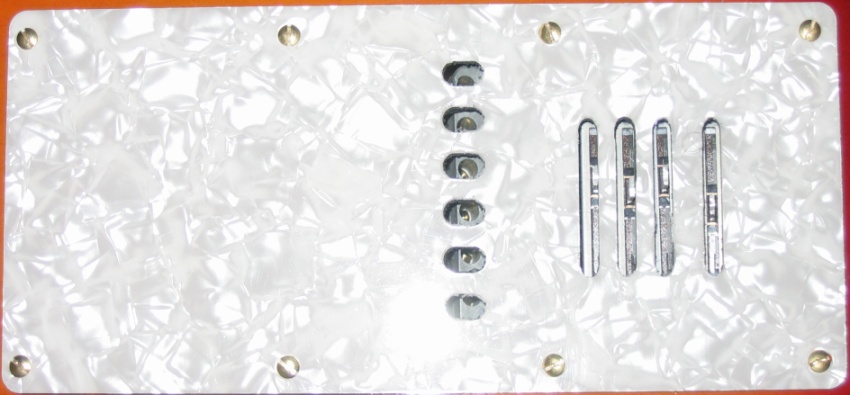

Elle est réalisé dans une plaque de type pearl comme le pickgard. Le découpage a été fait avec une fraiseuse à commande numérique.
Après quelques années de bons et loyaux services, j'ai remplacé le préampli par un préamplificateur Acousti-Phonic Preamp Ghost de Graphtech.
La durée de vie des piles a prioritairement conditionné ce choix.
Manuel du préamplificateur
