Reversibilité

Définition

Un dit qu'un système est réversible lorsqu'en inversant le flux d'énergie on produit à nouveau de l'énergie.

Exemples :

• Un système vis écrou : en entrée, un mouvement de rotation; en sortie, un mouvement de translation. Le système est réversible si on applique une translation à l'écrou et que le vis tourne.

• Un moteur électrique : lorsqu'on lui fournit une énergie électrique il produit une énergie mécanique sur son arbre. Si on fait tourner l'arbre et qu'on obtient une énergie électrique alors ce moteur est réversible.
• Un vérin : on fournit une énergie pneumatique pour obtenir une énergie mécanique.Si en fournissant une énergie mécanique on obtient une énergie pneumatique alors le vérin est réversible.

Remarque : certains systèmes sont réversibles mais perdent cette propriété si dans la chaîne fonctionnelle une fonction ne l'est pas.

Exemple d'un moteur à courant continu qui entraîne un système vis-écrou non réversible.

Représentation sous forme de graphique

Prenons le cas d'un moteur. La puissance mécanique de sortie est :

P = C x Ω

Si le signe de P est positif le moteur fournit de la puissance mécanique, s'il est négatif il en reçoit.

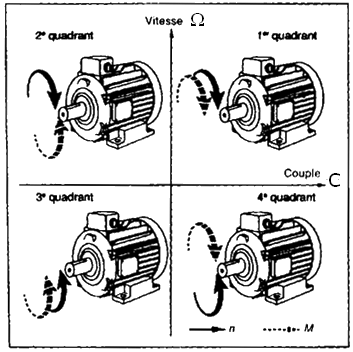

Donc les 1° et 3° quadrants représentent le fonctionnement en moteur. Si le moteur est réversible, les quadrants 2 et 4 représentent le fonctionnement en générateur.
