Le modèle OSI
Afin d'établir les liaisons entre les équipements informatiques, le modèle OSI (Open Systems Interconnection) a été normalisé ( ISO 7498 ) par l'ISO (International Standard Organization) dans les années 1980.

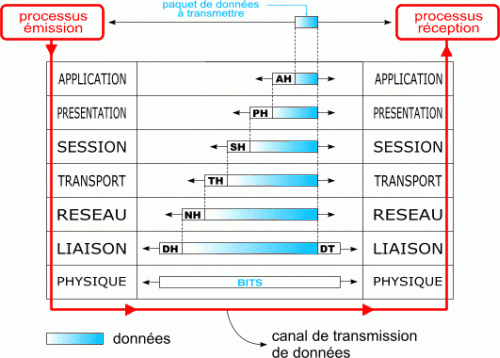

Ce modèle repose sur 7 couches réseaux :
AH: Donnée haute de la couche application...
DT : Délimiteur de fin de trame
Les couches du modèle OSI
- La couche 7 - Application : Cette couche est le point de contact entre l'utilisateur et le réseau. C'est donc elle qui va apporter à l'utilisateur les services de base offerts par le réseau.
Exemple de protocole : HTTP, FTP, POP, DHCP, WebDAV, etc... - La couche 6 - Présentation :Elle a pour rôle d'établir une syntaxe pour la communication entre les applications. C'est en quelque sorte un traducteur dans un langage commun à toutes les applications.
Exemple de protocole : ASCII, UNICODE, MIME.... - La couche 5 - Session : Elle permet l'établissement, le maintien, et la libération d'une connexion. Elle synchronise la communication et gère les ports de communication (sockets sous Windows).
Exemple de protocole : AppleTalk. RTSP (Real Time Streaming Protocol), etc... - La couche 4 - Transport : Ele prend en charge le transport du message de l'utilisateur d'un bout à l'autre du réseau. Elle assure le contrôle de flux, corrige les erreurs, l'acheminement des information.
Exemple de protocole : TCP (Protocole de contrôle de transmission), UDP (protocole de datagramme utilisateur) - La couche 3 - Réseau : C'est la couche IP. Elle a pour rôle de créer des paquets qui seront transportés. Elle permet donc l'acheminement d'un paquet vers l'utilisateur final.
Exemple de protocole : ARP (Adress Resolution Protocol), IPv4, IPv6, etc... - La couche 2 - Liaison : C'est la couche Ethernet. Elle a pour rôle de découper les informations en trames ayant une certaine signification et la reconnaissance de ces trames à la réception. Elle a aussi pour rôle de gérer les erreurs sur le support physique. Cette couche permet la transmission des informations jusqu'au prochain équipement (qui peut différer de l'utilisateur final, exemple : switch).
Exemple de protocole : Ethernet, Wi-Fi, PPP, etc... - La couche 1 - Physique : La couche physique est la couche qui s'occupe de transmettre les informations brutes sur un média et de décoder les informations brutes qu'elle recoit sous forme brute (impulsions électriques, fréquence radio, impulsion lumineuse ...), c'est-à-dire qu'elle transmet des bits sous diverses formes physiques.
Exemple de protocole : ADSL, SDSL, Bluetooth, 10BaseT, etc...

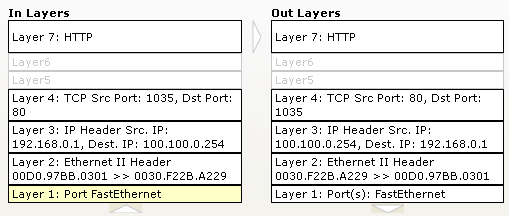

Exemple d'un échange HTTP (accès vers une page HTML)
Étude d'un échange client-serveur

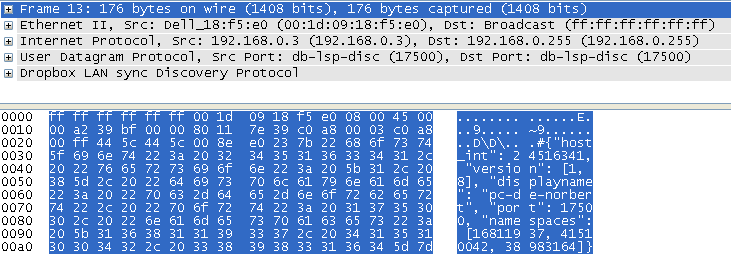

Soit la trame provenant d'un échange entre ordinateurs et l'application DropBox :
La couche Transport utilise le protocole UDP
La couche Réseau utilise une communication en IPv4
La couche Liaison utilise l'ethernet
Nombre d'octets par couche :
- Couche Liaison : 14 octets
- Couche Réseau : 20 octets
- Couche Transport : 8 octets

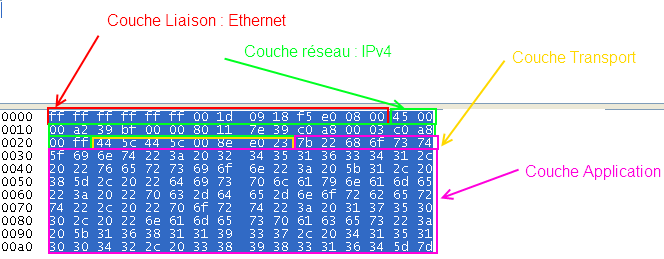

On peut décomposer la trame :
