Comme en arithmétique, une équation caractérise une variable en fonction d'autres variables et/ou de constantes.

Les opérateurs logiques présents dasn une équation sont :

• NON : inverse l'état logique d'une variable. Le caractère ¯ ou / spécifie l'opérateur NON. Exemple :Si A=0, /A=1. Si A= 1, /A =0. On dit qu'on complémente la valeur.
• OU : Représentée par le signal plust "+", la fonction OU impose que au moins une des variables liée à l'opérateur soient à 1 pour que le résultat soit à 1

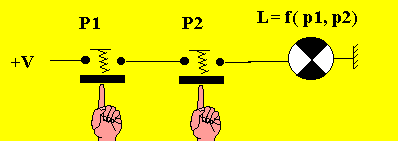

• ET : Représentée par un point ".", la fonction ET impose que les variables liées à l'opérateur soient à 1 pour que le résultat soit à 1. Ci-dessous : L=P1 . P2

Une fonction logique, appelée aussi Porte Logique, est une structure matérielle, un composant électronique, qui assure une opération logique.

Fonction NON

Fonction ET

Fonction OU

Animations de Jean-Louis HU

L'association des fonctions ET et NON donnent une fonction NON-ET (NAND)

L'association des fonctions OU et NON donnent une fonction NON-OU (NOR)
