Rappels

Le courant électrique

Il s'agit d'un mouvement de particules électriques (les électrons) déplacées sous l'action d'un champ électrique. Le courant électrique ne circule que dans des milieux conducteurs.

Son intensité est exprimée en AMPERES (A).

La tension électrique

Appelée aussi différence de potentiel, il s'agit d'une différence de charge électrique entre deux points (Va et Vb sur la figure ci-contre). Son intensité est exprimée en VOLT (V).

Le parcourt d'un courant dans un élément résistif (R) produit une différence de potentiel aux bornes de cet élément donc une tension.

Cette propriété est modélisée par la loi d'ohms :

U=RxI

Nature du courant : continu / alternatif

Un courant continu est tel que les particules électriques ne changent jamais de sens.

Si la valeur est toujours la même dans le temps on parle de courant continu constant.

Un courant alternatif est tel que les particules changent de sens. Si le changement de sens se fait toujours de la même manière en fonction du temps, on dit que le courant est alternatif et périodique.

Maille et noeuds

Une maille est un chemin électrique fermé passant par différents points d'un circuit appelés des noeuds.

Lois de Kirschhoff

Loi des nœuds

C'est la première loi de Kirschhof :

"La somme algébrique des intensités des courants qui entrent par un nœud est égale à la somme algébrique des intensités des courants qui en sortent"

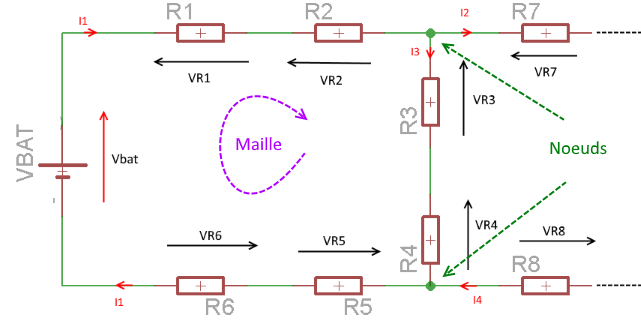

Dans le schéma précédent I1+I2+I3=0 et I1+I3+I4=0

Loi des mailles

La loi des mailles est la deuxième loi de Kirschhof :

"La somme des différences de potentiel d'une maille est nulle."

Dans l'exemple ci-dessus :

Vbat-VR1-VR2-VR3-VR4-VR5-VR6=0

Soit                Vbat=VR1+VR2+VR3+VR4+VR5+VR6

VR3 et VR4 partagent une autre maille avec VR7 et VR8
