Commutation par relais

Principe du relais

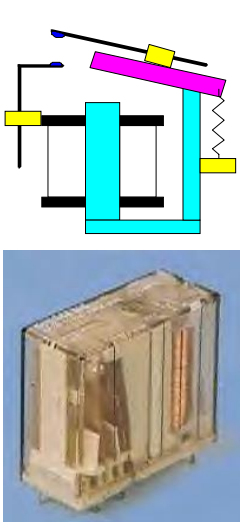

Un relais est un dispositif électromécanique composé :

• d'une bobine chargée de produire un champ magnétique quand un courant la parcourt
• d'un circuit magnétique dont une partie est mobile
• d'un interrupteur dont le contact mobile est solidaire de la partie mobile du circuit magnétique.

Lorsque la bobine est alimentée, elle produit un champ magnétique qui attire la partie mobile du circuit magnétique. Ce dernier entraîne alors le contact mobile pour fermer l'interrupteur.

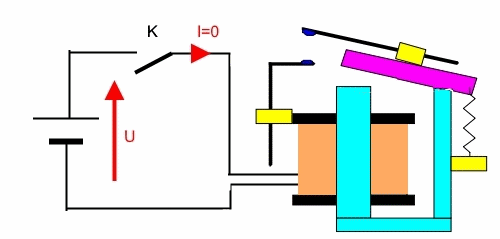

Dans la figure ci-dessus K et U modélisent le circuit de commande. le circuit de puissance est commandé par l'interrupteur du relais.

Caractéristiques des relais

Un relais est caractérisé par :

• Son courant de consommation : C'est le courant qu'il absorbe lorsqu'il est alimenté.

par exemple 58,3mA (12V)

• Tension minimale de commutation : Tension à partir de laquelle le relais ferme ses contacts

par exemple 3,75V(5Vcc)

• Tension nominale : Tension nominale d'alimentation

par exemple 5V

• Courant de commutation des contacts : courant pouvant être interrompu

par exemple : 6A

• Tension de commutation : tension pouvant être interrompue

par exemple 250Vca / 440Vcc

• TMBF : Taux moyen de bon fonctionnement : Nombre de manoeuvres possibles

par exemple 10 millions de manœuvres

• Temps de réponse : temps de fermeture du contact

par exemple : 100ms

Utilisation

• Le relais est utilisé pour commander des charges de puissance importante mais ne nécessitant pas des fréquences de commutation importantes.
• Il existe des relais alimentés en courant continu et d'autres en courant alternatif.
• l'isolation galvanique est totale avec un relais.
