Représentation temporelle : Chronogramme
Un signal électrique est une grandeur électrique - souvent une tension ou un courant - qui évolue dans le temps et qui transporte une ou plusieurs informations.
L'information véhiculée détermine :
- la nature et la forme du signal
- les amplitudes du signal
- la composition temporelle
Nature du signal
On distingue généralement deux types de signaux :

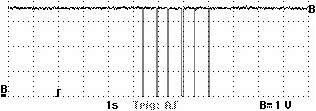

- Les signaux logiques ne disposent que de deux valeurs caractéristiques de leur amplitude si on les représente en fonction du temps. Ces deux valeurs sont appelées habituellement Niveau logique 0 et niveau logique 1.
- Les signaux analogiques : à l'inverse d'un signal logique, un signal analogique dispose d'une infinité de valeurs comprises entre le minimum et le maximum.
On parle également de signal numérique lorsqu'un ou plusieurs signaux logiques véhiculent des informations complexes représentatives d'une valeur numérique.
Forme d'un signal
La forme d'un signal sous entend généralement une représentation de l'amplitude en fonction du temps.
On distingue généralement :

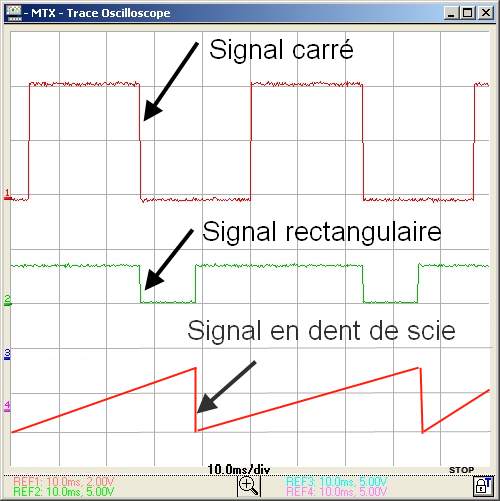

- un signal sinusoïdal ou cosinusoïdal
- un signal rectangulaire
- un signal carré qui se distingue du précédent par le fait que le temps à l'état 1 est identique au temps à l'état 0.
- un signal en dent de scie
Chronogramme
Un chronogramme permet de représenter l'amplitude d'un signal en fonction du temps. Cette représentation apporte de nombreuses informations utiles sur un signal dès lors que les axes sont correctement gradués.
Dans la pratique, pour relever un chronogramme on utilise un oscilloscope.
Les grandeurs importantes sont :
- les amplitudes sur l'axe vertical
- le temps sur l'axe horizontal
- la période T
- le rapport cyclique α=t1/T

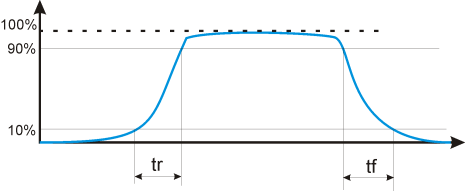

- les temps de montée et de descente
