Topologie de réseau
La topologie caractérise l'arrangement physique des noeuds de branchement du réseau.

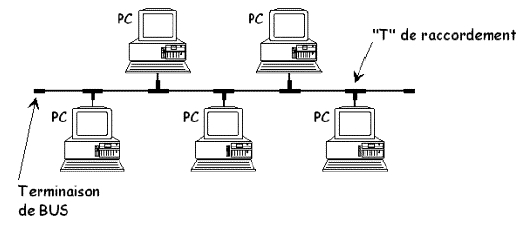

Réseau en Bus
Un câble relie tous les ordinateurs en ligne. Un "jeton" unique sur
le bus autorise une machine à émettre des données et interdit de ce fait la "collision" des données. Dans le message d'émission est placé l'adresse de la machine destinataire. Le destinataire peut ainsi se reconnaître, lire le message et y répondre.
L'émetteur, lorsqu'il reçoit à nouveau le jeton, peut valider la communication et libérer le jeton pour autoriser une nouvelle transmission.

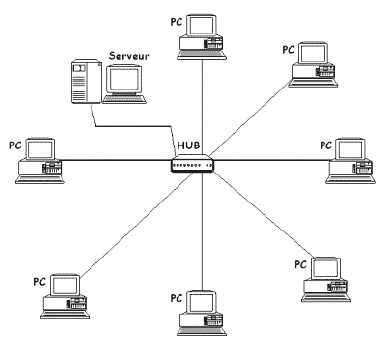

Réseau en étoile
Chaque poste est relié à un concentrateur (HUB) ou commutateur (switch). Ce dernier a pour rôle d'éviter les collisions et d'autoriser les communications entre deux postes. Cette solution est évolutive mais coûteuse. |
|

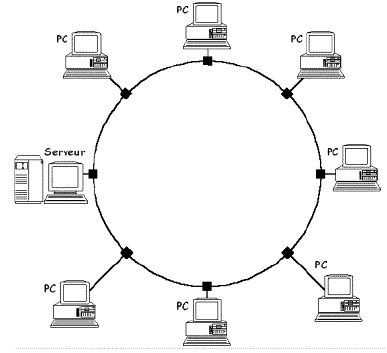

Réseau en anneau
La communication repose également sur le principe du jeton qui circule dans la ligne et qui autorise ou non les communications. La rupture d'un des nœuds empêche le réseau de fonctionner. La mise en œuvre est complexe. |
|
