Réjecteur de bande ou coupe-bande

Un filtre coupe-bande aussi appelé filtre réjecteur de bande est un filtre empêchant le passage d'un intervalle de fréquences.

Il est composé d'un filtre passe-haut et d'un filtre passe-bas dont les fréquences de coupure sont souvent proches mais différentes, la fréquence de coupure du filtre passe-bas est systématiquement inférieure à la fréquence de coupure du filtre passe-haut.

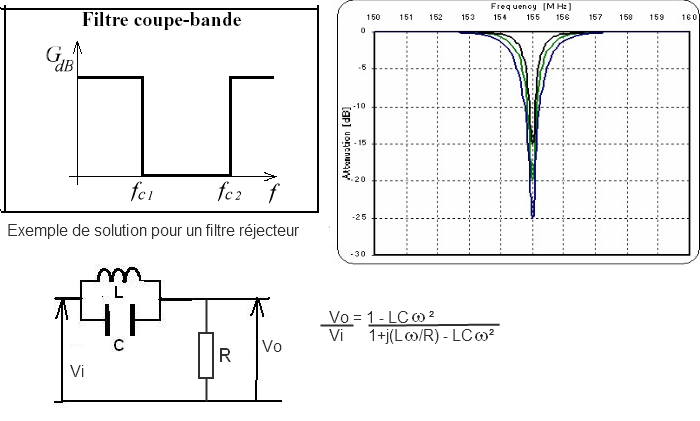

Analyse du circuit

• ω = 2.Π.f
• Zc=1/j.Cω
• ZL=j.L.ω

• Si f→0 alors lim(H(jω))=1 donc Vo = Vi (ZL=0 donc L se comporte comme un interrupteur fermé et le signal d'entrée passe en sortie)
• Si f→∞ alors lim(H(jω))=1 donc Vo = Vi (ZC=0 donc C se comporte comme un interrupteur fermé et le signal d'entrée passe en sortie)
• Entre les deux ZL et ZC sont non nuls et les signaux de fréquence f sont atténués
