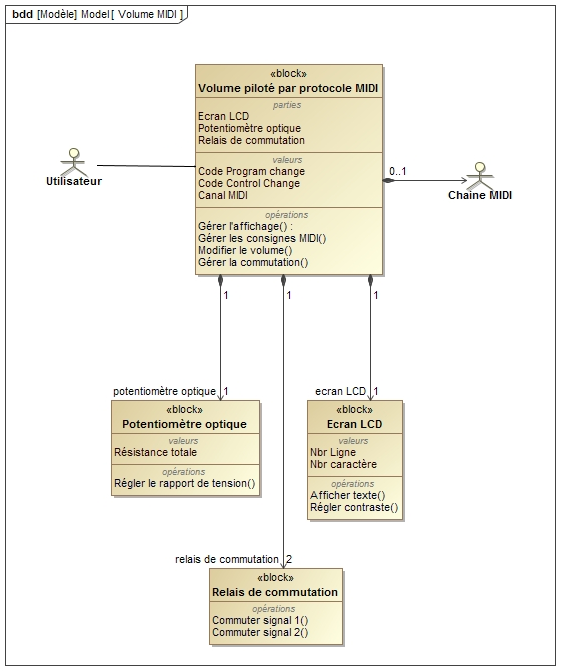

Exemple n°1 : Volume MIDI
Il s'agit ici d'un système permettant de régler le volume sonore d'un instrument de musique à partir d'un équipement intégré dans une chaîne de traitement MIDI (Musical Instrument Digital Interface).
L'utilisateur, qui peut ne pas utiliser le système (association), agit sur l'équipement intégré ou non dans une chaîne MIDI.
L'équipement possède :
- un affichage LCD de 2x16 caractères
- un potentiomètre optique qui assure la variation de la tension de sortie
- deux relais de commutation qui permettent de réaliser les fonction Mute (extinction du signal de sortie) ou Bypass (le signal d'entrée est directement envoyé sur la sortie).
Chaque block réalise des opérations et dispose de valeurs.
