Diagramme de bloc interne
Le diagramme de bloc interne modélise la structure interne d'un bloc. Il décrit les flux (MEI) et interactions entre des blocs qui caractérisent les fonctions. Un diagramme de bloc interne est obligatoirement un descendant d'un diagramme de bloc. On reconnaît le diagramme de bloc interne par les trois lettres ibd qui surplombent le diagramme.
Les parties
Elles caractérisent des sous fonctions structurelles.

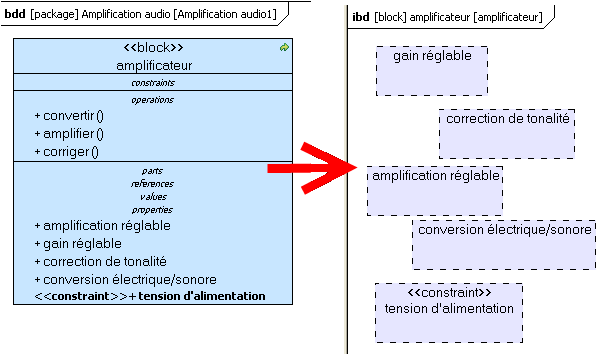

Les parts ou properties d'un bloc du diagramme de définition de bloc peuvent deviennent des parties du diagramme de bloc interne.
Les ports

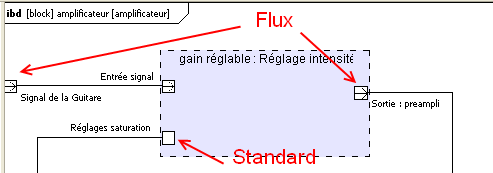

Les ports sont des "points d'interaction" de la partie.
Ils peuvent être de deux natures :
- flux : il peut s'agir de matière d'énergie ou d'information (MEI). Il faudra préciser le sens du flux (in, out, ou inout)
- standard : il peut s'agir de services logiques abstraits (interruption logicielle, ou interface Homme/Machine par exemple)
Les ports standards sont en général sans direction déterminée mais il est possible de définir une direction d'information grâce à une schématisation particulière
